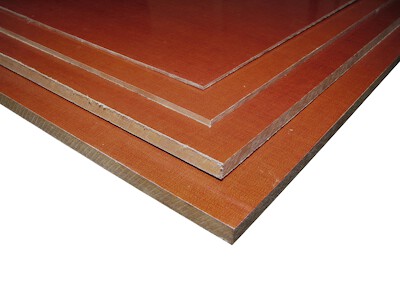

2.5mm Phenol Baumwoll Hartgewebe Verbundwerkstoffplatte HGW 2082 (PFCC 201)
- Abmessungen (LxB): 1210 x 600 mm (Toleranz ± 10 mm) - die Breitentoleranz liegt üblicherweise im Plusbereich
- Dicke: 2,5 mm (maximale Toleranz ± 0.29mm nach IEC 60893, aber Abweichung üblicherweise wesentlich geringer)
- Verbundwerkstoff: Phenolharz mit Baumwollfeingewebe
- Farbe: natur (braun)
- Ausführung: Pressblank
- Typ: HGW 2082, PFCC 201
Bitte beachten Sie, dass durch den Paketversand trotz sorgfältiger Verpackung die Unversehrtheit der Ecken und Kanten nicht immer zu 100% gewährleistet werden kann.
Angeschlagene Ecken oder Kanten stellen daher keinen Reklamationsgrund dar. Der Umtausch oder Rückgabe dieser Zuschnitte ist ausgeschlossen.
Diese Materialien sind Konstruktionsmaterialien und keine Sichtteile - sollten trotz sorgfältiger Behandlung der Platten Kratzer an der Oberfläche entstehen,
so stellen diese ebenfalls keinen Reklamationsgrund dar.
Platten aus Phenol-Baumwoll-Hartgewebe HGW 2082 (nach DIN 7735) bzw. PFCC 201 (nach IEC 60893).
Dieses Material kann als hochwertiger Ersatz zu Hartpapier eingesetzt werden.
HGW2082 ist mechanisch stabiler und homogener als Hartpapier, da durch die Verpressung der Baumwollgewebe eine bessere Verbindung der Bahnen untereinander erreicht wird.
Dieses Material wird als Konstruktionsmaterial in der Maschinenindustrie z.B. für Zahnräder, Laufrollen, etc. eingesetzt.
Platten auf Anfrage auch erhältlich in Größe (LxB) 2050x1050 mm (Stärke 0.4-90 mm)
Andere Stärken (1-130 mm), Zuschnitte, Rohre, Stäbe und fertig bearbeitete Werkstücke - auch aus anderen Faserverbundwerkstoffen - sind ebenfalls auf Anfrage erhältlich.
Wir liefern ebenfalls Rohre, Stäbe als Zuschnitte sowie fertige Fräs- und Stanzteile aus anderen Thermo- und Duroplasten wie Beispielsweise :
Hartpapier (HP2061, HP2061.5, PF CP 201, CF CP 202, ähnlich Pertinax**), Baumwollhartgewebe (HGW 2082, PF CC 201),
GFK (HGW2372.1, HGW2372.4, HGW2372.4 H, EP GC 202, EP GC 203, EP GC 308), PEEK, POM, PTFE (Teflon) usw.
** Pertinax, Kapton, Mylar, Nomex, Lexan sind eingetragene Marken der Firma Dr. Dietrich Müller GmbH
Technische Daten
| Rotek Artikelnummer | PFCC201-2.5X1220X605 |
| EAN Code | 9009970026950 |
| Verbundwerkstoff | Phenolharz mit Baumwollfeingewebe |
| Werkstofftyp nach DIN 7735 | Hgw 2082 |
| Werkstofftyp nach EN 60893 / IEC 893 | PF CC 201 |
| Werkstofftyp nach BS | 2572-F3 |
| Werkstofftyp nach NEMA L1 | C |
| Werkstofftyp nach NF C26 | 150 C |
| Werkstofftyp nach DIN VSM | S-PF-CC 1 |
| Dichte | ca. 1,4 g/cm³ (ISO 1183/A) |
| Biegefestigkeit | 130 MPa (ISO 178) |
| Elastizitätsmodul aus Biegeversuch | ca. 7000 MPa (ISO 178) |
| Schlagzähigkeit (Charpy) parallel zur Schichtrichtung | 8,8 kJ/m² (ISO 79/3C) |
| Zugfestigkeit | 80 MPa (ISO 527) |
| Durchschlagfestigkeit (1´-Prüfspannung) bei 90°C in Öl senkrecht zur Schichtrichtung (Dicke 3,0mm) | 2,7 kV/mm (IEC 243) |
| Durchschlagspannung (20s Stufen-Spannungsprüfung) bei 90°C in Öl parallel zur Schichtrichtung | 5 kV (IEC 243) |
| Permitivität (1 MHz) | ca. 5,5 (IEC 250) |
| Vergleichszahl der Kriechwegbildung | CTI 100 (IEC 112) |
| Thermisches Langzeitverhalten | 120 T.I. (IEC 216) |
| Wasseraufnahme (3 mm) | 100 mg (ISO 62/1) |
| Dickentoleranz | siehe Datenblatt nach IEC 60893 |
Zusatzinformationen
Bruttogewicht (ohne Versandverpackung): 2.07 Kilogramm
Brutto Produktabmessungen (LxBxH): 1.22 m x 605 mm x 2.00 mm
Versandart:Paketversand
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 2.90 Kilogramm
Versandabmessungen für 1 Stk./VE (LxBxH): 1.24 m x 640 mm x 12 mm
24 Monate Gewährleistung
