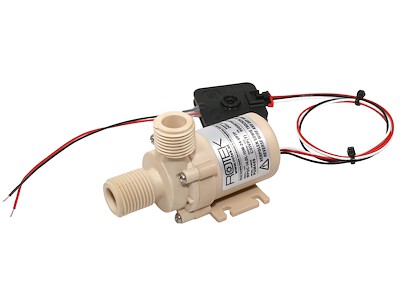

Lebensmittelechte Mini-Kreiselpumpe mit bürstenlosem Gleichstrommotor, Modell: WPDC-14.0L-10M-24-VPTP mit Sanftanlauf und Blockierschutz
- Betriebsspannung 24VDC
- max. Fördermenge 14,0 l/min (bei 0m Förderhöhe)
- max. Förderhöhe 10 mWs (bei 0 l/min Durchfluss)
- mit externer Strombegrenzung, Sanftanlauf und Blockierschutz
- Bürstenloser Gleichstrommotor
- Extrem leise im Betrieb
- für Dauerbetrieb ausgelegt
- Lebensmittelecht
- Ideal für PC-Kühlungen, Umlaufkühlungen, Kondensatpumpen und unzählige weitere Anwendungen
- Beständig gegen viele Medien wie entsalztes Wasser und diverse Lösungsmittel, Säuren und Laugen
- Bedingt Beständig gegen Benzin und Diesel
Lebensmittelechte Mini-Kreiselpumpe mit bürstenlosem Gleichstrommotor.
Im Gegensatz zur Standardausführung sind bei der TP-Sonderausführung (WPDC-…-VPTP) alle 3 Motoranschlüsse des BLDC Motors nach Außen zu einem externen Controller geführt (Controller erfüllt Sanftanlauf, Strombegrenzung und Blockierschutz).
Eine Drehzahlregelung ist mit unserem Controller jedoch, wie bei den Standard WPDC-Pumpen, nicht möglich.
Bei Bedarf kann aber ein Fremd-BLDC Controller zur Steuerung von Druck und Durchfluss verwendet werden (nicht bei uns erhältlich).
Die Pumpe ist beständig gegen viele Medien wie entsalztes Wasser, Lösungsmittel und bedingt Beständig gegen Benzin und Diesel.
Alle Medienberührenden Teile sind aus den Werkstoffen Polypropylen und Peek gefertigt, der Dichtring aus Silikon.
Auf Grund der verwendeten Matrialien ist die Pumpe auch bedingt gegen verschiedene Laugen und Säuren beständig.
Die Beständigkeit muss jedoch im Einzelfall vom Kunden getestet werden.
Die Richtung des Auslasses kann in 90° Schritten gedreht und somit an die jeweilige Verwendung angepasst werden.
Die Betriebslautstärke dieser Pumpen ist sehr niedrig, nahezu keine Lärmbelästigung.
Die Pumpe benötigt keinen Wellendichtring, da der Rotor des Motors sich im Medium bewegt - daher ist die Pumpe hermetisch dicht.
Magnetische Partikel (Eisenspäne, etc.) im Fördermedium müssen vermieden werden, da sich diese ansonsten beim Rotor des Motors anlagern würden. Bei solch einer Verwendung muss eine magnetische Falle vor die Pumpe gebaut werden, damit die Pumpe keine ferromagnetischen Partikel ansaugen kann.
Bitte beachten:
Die angegeben Werte für Druckhöhe und Förderkapazität sind Maximalwerte und entsprechen den Eckpunkten der Pumpenkennlinie.
Die Pumpe ist für den Dauerbetrieb ausgelegt und hat eine MTBF von > 50.000 Stunden.
Der Motor ist 3-phasig und läuft dadurch extrem ruhig.
Technische Daten
| Rotek Artikelnummer | PUM449 |
| EAN Code | 9009970026714 |
| Modell | WPDC-14.0L-10M-24-VPTP externer Motorcontroller mit Sanftanlauf, Strombegrenzung und Blockierschutz |
| Max. Fördermenge | 14 l/min |
| Minimale Fördermenge | 5% von Qmax |
| Max. Förderhöhe | 10 mWs (1,00 bar) |
| Selbstansaughöhe | 0m nicht selbstsaugend |
| Einlass (innen) | G1/2" AG (Ø12) mm |
| Auslass (innen) | G1/2" AG (Ø12) mm |
| Drehrichtung | Gegen den Uhrzeigersinn |
| Mediumtemperatur | freistehend: ≤ 95°C |
| Versorgungsspannung | 24 VDC (min. 15VDC max. 26 VDC) |
| Stromaufnahme | < 1,2 A |
| Anschlusskabel | Zwischen Motor und Controller: Litzenkabel, 3-polig, Länge: ca. 340mm Spannungsversorgung Controller: Litzenkabel, Länge ca. 140mm (rot + / schwarz - Pol), Enden verzinnt |
| Isolationswiderstand | ≥ 10 MΩ (500V) |
| Überspannungsfestigkeit | 500V / 10mA / 1s |
| Abmessungen | siehe Maßzeichnung |
| Eigengewicht | nur Pumpe: 198 g mit Controller und Kabel (Gesamt): 220 g |
| Lautstärke | ≤ 55dB(A) @ 0,1m ≤ 30dB(A) @ 1m auf 4m nicht messbar |
| Maximale Förderhöhe | 10 mWs (1.00 bar) @ 0 Liter/min (kein Durchfluss) |
| Arbeitspunkt 2 | 4,7 Liter/min @ 7,5 mWs (0,75 bar) |
| Arbeitspunkt 3 | 9,7 Liter/min @ 3,5 mWs (0,35 bar) |
| Maximale Fördermenge ohne Gegendruck | 14 Liter/min @ 0 mWs (0,00 bar) |
Zusatzinformationen
Bruttogewicht (ohne Versandverpackung): 220 Gramm
Brutto Produktabmessungen (LxBxH): 93 mm x 45 mm x 62 mm
Versandart:Paketversand
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 300 Gramm
Versandabmessungen für 1 Stk./VE (LxBxH): 150 mm x 100 mm x 100 mm
24 Monate Gewährleistung
