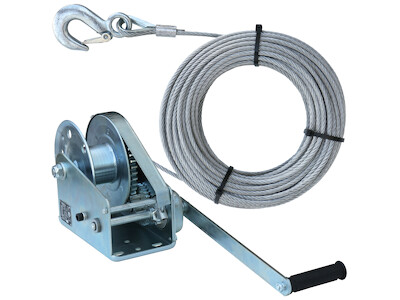

Konsolen-Seilwinde HW-A-1200 mit 20m langem Drahtseil - D5mm (7x19)
- Konsolen-Seilwinde mit Reibungsbremse
- geeignet zum Heben und kontrolliertem Absenken von Lasten
- Stahl, verzinkt
- 1000 kg (1200 kg) Nennlast, (2400 kg Prüflast)
- mit 20m langem Drahtseil (D5mm - 7x19)
- Seilzulauf von vorne, hinten oder oben möglich (siehe Benutzerhandbuch)
Hochwertige, verzinkte, Profi Konsolen-Seilwinde mit Reibungsbremse
Inklusive beiligendem Drahtseil: Gesamtlänge 10m, Durchmesser 5mm, Konstruktion 7x19
Bitte beachten:
Die Nennlast wird nur dann erreicht wird, wenn noch drei Seillagen (=Schichten) auf der Seilrolle verbleiben. Dies entspricht ca. 11m.
D.h. bei diesem 20m Seil wäre die effektiv verbleibende Seilnutzlänge für 1200kg Kapazität ca. 9m.
Da die Bruchlast des Seils jedoch ca. 2000kg beträgt - muss die Gesamtkapazität des Systems bei 5mm Seil auf 1000kg reduziert werden!
Die minimale Restlänge des Seiles beträgt 3 Seilwindungen (=Umrundungen) - hier verringert sich die Kapazität auf 400kg. 3 Seilwindungen entsprechen ca. 0,8m.
D.h. bei diesem 20m Seil verbleiben effektive Nutzlänge für 400kg Kapazität ca. 19,2m
Weiteres Zubehör wie Umlenkrollen finden Sie ebenfalls in unserem Lieferprogramm.
Kombinationen mit anderen Drahtseillängen oder -stärken siehe Lieferoptionen.
Technische Daten
| Rotek Artikelnummer | HUB213 |
| EAN Code | 9009970026509 |
| Nennkapazität | 1200kg |
| Prüflast | 2400kg |
| mitgeliefertes Seil | Durchmesser: 5mm Konstruktion: 7x19 Länge: 20m |
| minimale Seilüberlänge für 400kg Last | 3 Windungen = ca. 0,8m |
| minimale Seilüberlänge für 1200kg | Kapazität 1200kg nicht möglich mit D5mm Seil Max. zulässige Kapazität mit D5mm Seil = 1000kg |
| mit Bremse | Reibbremse |
| Getriebeübersetzung | 10.0 : 1 |
| Seilweg pro Umdrehung (Rolle voll) | ca. 55mm |
| Seilweg pro Umdrehung (Rolle leer) | ca. 28mm |
| Hebelkraft bei Nennlast (Rolle voll) | ca. 29 daN (= 29 kg) |
| Hebelkraft bei Nennlast (Rolle leer) | ca. 15 daN (= 15 kg) |
| Eigengewicht ohne Drahtseil | 10.5kg |
| Material | Stahl, verzinkt |
Zusatzinformationen
Bruttogewicht (ohne Versandverpackung): 12.4 Kilogramm
Brutto Produktabmessungen (LxBxH): 310 mm x 235 mm x 290 mm
Versandart:Paketversand
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 12.4 Kilogramm
Versandabmessungen für 1 Stk./VE (LxBxH): 310 mm x 235 mm x 290 mm
24 Monate Gewährleistung
