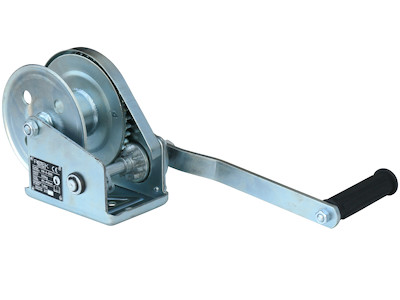

Konsolen-Seilwinde HW-A-0500/0800/1200
- Konsolen-Seilwinde mit Reibungsbremse
- geeignet zum Heben und kontrolliertem Absenken von Lasten
- Stahl, verzinkt
- 500 / 800 / 1200 kg Nennlast, (1000 / 1600 / 2400 kg Prüflast)
- ohne Seil oder mit 5/6mm Seil 10/18/20
- Seilzulauf von vorne oder hinten möglich (siehe Benutzerhandbuch)
Hochwertige, verzinkte, Profi Konsolen-Seilwinde mit Reibungsbremse
Als Seil können Sie handelsübliche Drahtseile mit 4mm, 5mm, 6mm oder 8mm Durchmesser, in der Konstruktion 7x19 (Halbweich/Weich) verwenden.
Seile mit nur wenigen Litzen (z,Bsp. 6x7 oder 7x7) sind nicht empfohlen, da diese einen hohen Biegeradius haben und nicht für Winden geeignet sind.
Die Halterung des Seiles erfolgt NICHT NUR über die Seilklemme, sondern über die Reibung des Seiles auf der Seiltrommel - daher müssen Sie das Seil entsprechend länger wählen, damit die Restseilmenge auf der Seilrolle nicht unterschritten wird. Dies gilt für ALLE Seilrollen jeglichen Herstellers.
Bitte beachten Sie das die Nennlast nur dann erreicht wird, wenn noch drei Seillagen auf der Seilrolle verbleiben.
Die minimale Restlänge des Seiles beträgt 3 Seilwindungen, die dabei zulässige Last ist in der Tabelle bei den technischen Daten angegeben.
Bitte beachten Sie bei der Auswahl des Seiles das für Hebeaufgaben zumindest die 4-fache Bruchlast gegeben sein muss.
Für Zugaufgaben reicht die doppelte Bruchlast
Die passenden Drahtseile, sowie Lasthaken und weiteres Zubehör wie Umlenkrollen finden Sie ebenfalls in unserem Lieferprogramm.
Technische Daten
| Rotek Artikelnummer | VAR#SEILWINDE001 |
| Nennkapazität | 500 / 800 / 1200kg |
| Prüflast | 1000 / 1600 / 2400kg |
| geeignete Seile | 4mm (7x7 oder besser 7x19), max. ca, 35 Meter (perfekt Lagengespult), HW-A-0500 4mm (7x7 oder besser 7x19), max. ca, 60 Meter (perfekt Lagengespult), HW-A-0800 4mm (7x7 oder besser 7x19), max. ca, 60 Meter (perfekt Lagengespult), HW-A-1200 |
| geeignete Seile | 5mm (7x19), max. ca. 22 Meter (perfekt Lagengespult), HW-A-0500 5mm (7x19), max. ca. 45 Meter (perfekt Lagengespult), HW-A-0800 5mm (7x19), max. ca. 40 Meter (perfekt Lagengespult), HW-A-1200 |
| geeignete Seile | 6mm (7x19), max. ca. 18 Meter (perfekt Lagengespult), HW-A-0500 6mm (7x19), max. ca. 30 Meter (perfekt Lagengespult), HW-A-0800 6mm (7x19), max. ca. 30 Meter (perfekt Lagengespult), HW-A-1200 |
| geeignete Seile | 8mm (7x19), max. ca. 10 Meter (perfekt Lagengespult), HW-A-0500 8mm (7x19), max. ca. 15 Meter (perfekt Lagengespult), HW-A-0800 8mm (7x19), max. ca. 15 Meter (perfekt Lagengespult), HW-A-1200 |
| minimale Seilüberlänge für 200kg Last (HW-A-0500) | 3 Windungen = ca. 490mm (4mm Seil) bis 530mm (8mm Seil) |
| minimale Seilüberlänge für 500kg Last / 4mm Seil (HW-A-0500) | 3 Lagen, bei 4mm Seil ca. 7.0 Meter (Seilbruchlast ca. 1300kg) |
| minimale Seilüberlänge für 500kg Last / 5mm Seil (HW-A-0500) | 3 Lagen, bei 5mm Seil ca. 6.3 Meter (Seilbruchlast ca. 1990kg) |
| minimale Seilüberlänge für 500kg Last / 6mm Seil (HW-A-0500) | 3 Lagen, bei 6mm Seil ca. 4.8 Meter (Seilbruchlast ca. 3000kg) |
| minimale Seilüberlänge für 500kg Last / 8mm Seil (HW-A-0500) | 3 Lagen, bei 8mm Seil ca. 4.3 Meter (Seilbruchlast ca. 3550kg) |
| minimale Seilüberlänge für 300kg Last (HW-A-0800) | 3 Windungen = ca. 600mm (4mm Seil) bis 640mm (8mm Seil) |
| minimale Seilüberlänge für 800kg Last / 4mm Seil (HW-A-0800) | 3 Lagen, bei 4mm Seil ca. 9.8 Meter (Seilbruchlast ca. 1300kg) |
| minimale Seilüberlänge für 800kg Last / 5mm Seil (HW-A-0800) | 3 Lagen, bei 5mm Seil ca. 8.2 Meter (Seilbruchlast ca. 1990kg) |
| minimale Seilüberlänge für 800kg Last / 6mm Seil (HW-A-0800) | 3 Lagen, bei 6mm Seil ca. 7.2 Meter (Seilbruchlast ca. 3000kg) |
| minimale Seilüberlänge für 800kg Last / 8mm Seil (HW-A-0800) | 3 Lagen, bei 8mm Seil ca. 5.8 Meter (Seilbruchlast ca. 3550kg) |
| minimale Seilüberlänge für 400kg Last (HW-A-1200) | 3 Windungen = ca. 750mm (4mm Seil) bis 800mm (8mm Seil) |
| minimale Seilüberlänge für 1200kg Last / 4mm Seil (HW-A-1200) | 1200kg Kapazität bei 4mm Seil nicht gestattet! |
| minimale Seilüberlänge für 1200kg Last / 5mm Seil (HW-A-1200) | 1200kg Kapazität bei 4mm Seil nicht gestattet! 3 Lagen, bei 5mm Seil ca. 11.0 Meter (Seilbruchlast ca. 1990kg) |
| minimale Seilüberlänge für 1200kg Last / 6mm Seil (HW-A-1200) | 3 Lagen, bei 6mm Seil ca. 9.5 Meter (Seilbruchlast ca. 3000kg) |
| minimale Seilüberlänge für 1200kg Last / 8mm Seil (HW-A-1200) | 3 Lagen, bei 8mm Seil ca. 7.4 Meter (Seilbruchlast ca. 3550kg) |
| mit Bremse | Reibbremse |
| Getriebeübersetzung | 4.2 : 1 (HW-A-0500) 5.0:1 (HW-A-0800) 10.0:1 (HW-A-1200) |
| Seilweg pro Umdrehung (Rolle voll) | ca. 96mm (HW-A-0500) ca. 110mm (HW-A-0800) ca. 55mm |
| Seilweg pro Umdrehung (Rolle leer) | ca. 47mm (HW-A-0500) ca. 47mm (HW-A-0800) ca. 28mm (HW-A-1200) |
| Hebelkraft bei Nennlast (Rolle voll) | ca. 30 daN (= 30 kg), HW-A-0500 ca. 38 daN (=38kg), HW-A-0800 ca. 29 daN (=29kg), HW-A-1200 |
| Hebelkraft bei Nennlast (Rolle leer) | ca. 15 daN (= 15 kg), HW-A-0500 ca. 16 daN (=16kg), HW-A-0800 ca. 15 daN (=15kg), HW-A-1200 |
| Eigengewicht ohne Drahtseil | 3.8kg (HW-A-0500) 8kg (HW-A-0800) 10,5kg (HW-A-1200) |
| Material | Stahl, verzinkt |
Zusatzinformationen
24 Monate Gewährleistung
