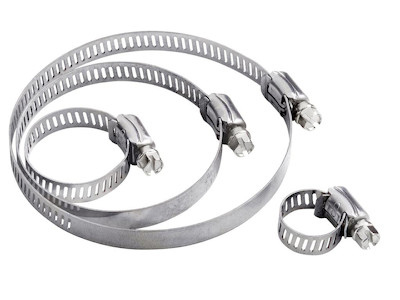

Schneckengewinde-Schlauchschelle, Spannbereich 40-60mm
- Mehrbereichsschlauchschelle
- Spannbereich 40-60mm
- Bandbreite 9mm
- Werkstoff W1
- Hergestellt in Deutschland
Schneckengewindeschelle flexibel und parametergenau.
Die Gehäusekonstruktion wurde so verbessert, dass eine gleichmäßige Spannkraftverteilung sowie eine sichere Bandführung am Bandaustritt gewährleistet ist.
Der kurze Gehäusesattel sorgt für einen gleichmäßigen Anpressdruck auf den Schlauch.
Ein spezielles Schraubenstützlager dient als zusätzliche Führung bei der Montage mit einem Schraubendreher oder Steckschlüssel und erleichtert und beschleunigt so die Arbeit.
Selbstverständlich wurde diese Schlauchschellen-Generation umfassend nach DIN 3017 getestet.
Die Anforderungen an die Prüfdrehmomente wurden problemlos erfüllt, die Schellen zeichnen sich durch eine ideale Kombination von Leerlauf-, Nenn- und Zerstörmomenten bei hervorragender Spannkraftverteilung aus.
Technische Daten
| Rotek Artikelnummer | ZSPNT00075 |
| EAN Code | 4250123103058 |
| Schellenart | Schneckengewindeschelle nach DIN 3017 |
| Spannbereich | 40-60 mm |
| Bandbreite | 9 mm |
| Werkstoff | W1 Schnecke: Cq 15 DIN 1654 oder gleichwertig Gehäuse: Stahl verzinkt Band: Stahl verzinkt, Mindestzugfestigkeit 400 N/mm² |
| Schneckenkopf (Antrieb) | kombinierter Sechskant-Schraubenkopf mit Kreuzschlitz SW: 7mm, Schlitzbreite: 1,2mm |
| Anzugsdrehmoment | 3,0 Nm (+0,5) |
| Prüfdrehmoment | 4,0 Nm |
Zusatzinformationen
Bruttogewicht (ohne Versandverpackung): 22 Gramm
Brutto Produktabmessungen (LxBxH): 72 mm x 64 mm x 14 mm
Versandart:Paketversand
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 32 Gramm
Versandabmessungen für 1 Stk./VE (LxBxH): 180 mm x 165 mm x 19 mm
24 Monate Gewährleistung
