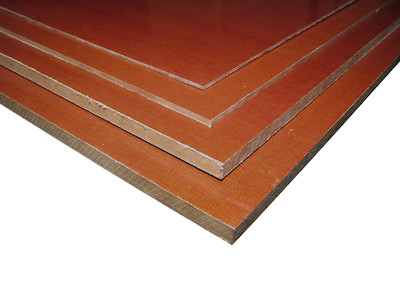

40 mm Phenol Baumwoll Hartgewebe Verbundwerkstoffplatte HGW 2082 (PFCC)
- Grösse (LxB): 1250 x 530 mm
- Stärke: 40 mm (Toleranz +2,5 mm, -0 mm)
- Verbundwerkstoff: Phenolharz mit Baumwollfeingewebe
- Farbe: natur (braun)
- Typ: HGW 2082
Platten aus Phenol-Baumwoll-Hartgewebe HGW 2082 (nach DIN 7735) bzw. PFCC 201 (nach IEC 60893).
Dieses Material wird als Konstruktionsmaterial in der Maschinenindustrie z.B. für Zahnräder, Laufrollen, etc. eingesetzt.
Platten auf Anfrage auch erhältlich in Größe (LxB) 2150x1250 mm (Stärke 1-90 mm), 1250x1070 mm (Stärke 1-90 mm), 1450x950 mm (Stärke >90 mm) bzw. 950x725 (Stärke >90 mm).
Andere Stärken (1-130 mm), Zuschnitte, Rohre, Stäbe und fertig bearbeitete Werkstücke - auch aus anderen Faserverbundwerkstoffen - ebenfalls auf Anfrage erhältlich.
Technische Daten
| Rotek Artikelnummer | HGW2082-40X1250X530 |
| Verbundwerkstoff | Phenolharz mit Baumwollfeingewebe |
| Werkstofftyp nach DIN 7735 | Hgw 2082 |
| Werkstofftyp nach EN 60893 / IEC 893 | PF CC 201 |
| Werkstofftyp nach BS | 2572-F3 |
| Werkstofftyp nach NEMA L1 | C |
| Werkstofftyp nach NF C26 | 150 C |
| Werkstofftyp nach DIN VSM | S-PF-CC 1 |
| Dichte | ca. 1,4 g/cm³ (ISO 1183/A) |
| Biegefestigkeit | 130 MPa (ISO 178) |
| Elastizitätsmodul aus Biegeversuch | ca. 7000 MPa (ISO 178) |
| Schlagzähigkeit (Charpy) parallel zur Schichtrichtung | 8,8 kJ/m² (ISO 79/3C) |
| Zugfestigkeit | 80 MPa (ISO 527) |
| Durchschlagfestigkeit (1´-Prüfspannung) bei 90°C in Öl senkrecht zur Schichtrichtung (Dicke 3,0mm) | 2,7 kV/mm (IEC 243) |
| Durchschlagspannung (20s Stufen-Spannungsprüfung) bei 90°C in Öl parallel zur Schichtrichtung | 5 kV (IEC 243) |
| Permitivität (1 MHz) | ca. 5,5 (IEC 250) |
| Vergleichszahl der Kriechwegbildung | CTI 100 (IEC 112) |
| Thermisches Langzeitverhalten | 120 T.I. (IEC 216) |
| Wasseraufnahme (3 mm) | 100 mg (ISO 62/1) |
| Dickentoleranz | +2,5 mm, -0 mm (IEC 60893) |
Zusatzinformationen
Bruttogewicht (ohne Versandverpackung): 37.1 Kilogramm
Brutto Produktabmessungen (LxBxH): 1.25 m x 530 mm x 40 mm
Versandart:Stückgut nach Volumen
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 45.0 Kilogramm
Versandabmessungen für 1 Stk./VE (LxBxH): 1.26 m x 540 mm x 50 mm
24 Monate Gewährleistung
