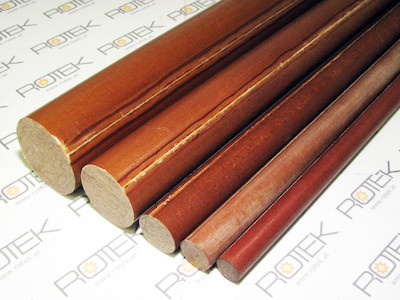

40 mm Phenol Baumwoll Hartgewebe Verbundwerkstoffstab HGW 2088 (PFCC)
- Durchmesser: 40 mm (Toleranz ± 0,4 mm)
- Länge: 820 mm
- Verbundwerkstoff: Phenolharz mit Baumwollfeingewebe
- Farbe: natur (braun)
- Typ: HGW 2088
Platten aus Phenol-Baumwoll-Hartgewebe HGW 2082 (nach DIN 7735) bzw. PFCC 201 (nach IEC 60893).
Dieses Material wird als Konstruktionsmaterial in der Maschinenindustrie z.B. für Zahnräder, Laufrollen, etc. eingesetzt.
Stäbe auf Anfrage auch erhältlich mit Durchmesser 10-100 mm in 5 mm Schritten(Toleranz nach IEC 61212).
Platten in verschiedenen Stärken (1-130 mm), Zuschnitte, Rohre und fertig bearbeitete Werkstücke - auch aus anderen Faserverbundwerkstoffen - ebenfalls auf Anfrage erhältlich.
Technische Daten
| Rotek Artikelnummer | HGW2082-D040X0820 |
| Verbundwerkstoff | Phenolharz mit Baumwollfeingewebe |
| Werkstofftyp nach DIN 7735 | Hgw 2088 |
| Werkstofftyp nach EN 61212 | PF CC 42 |
| Dichte | ca. 1,4 g/cm³ (ISO 1183/A) |
| Biegefestigkeit | 130 MPa (ISO 178) |
| Elastizitätsmodul aus Biegeversuch | ca. 7000 MPa (ISO 178) |
| Schlagzähigkeit (Charpy) parallel zur Schichtrichtung | 8,8 kJ/m² (ISO 79/3C) |
| Zugfestigkeit | 80 MPa (ISO 527) |
| Durchschlagfestigkeit (1´-Prüfspannung) bei 90°C in Öl senkrecht zur Schichtrichtung (Dicke 3,0mm) | 2,7 kV/mm (IEC 243) |
| Durchschlagspannung (20s Stufen-Spannungsprüfung) bei 90°C in Öl parallel zur Schichtricht | 5 kV (IEC 243) |
| Permitivität (1 MHz) | ca. 5,5 (IEC 250) |
| Vergleichszahl der Kriechwegbildung | CTI 100 (IEC 112) |
| Thermisches Langzeitverhalten | 120 T.I. (IEC 216) |
| Wasseraufnahme (3 mm) | 100 mg (ISO 62/1) |
| Dickentoleranz | ± 0,4 mm (IEC 61212) |
Zusatzinformationen
Bruttogewicht (ohne Versandverpackung): 1.26 Kilogramm
Brutto Produktabmessungen (LxBxH): 820 mm x 40 mm x 40 mm
Versandart:Paketversand
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 2.00 Kilogramm
Versandabmessungen für 1 Stk./VE (LxBxH): 840 mm x 60 mm x 60 mm
24 Monate Gewährleistung
