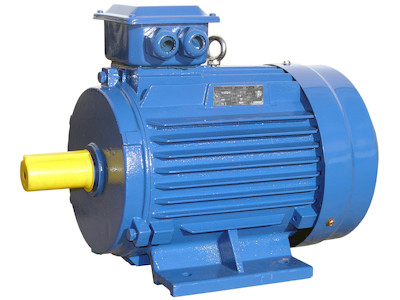

Drehstrom Asynchron Motor mit 7,5 kW und ca. 3000U, EEAD400-2-007.5-B3
- Nennleistung 7,5 kW
- für 400 V Nennspannung (3-phasig)
- Polzahl 2 (Umdrehungszahl ca. 3000 U/min)
- Wellenlänge 80mm, Wellendurchmesser 38mm
Drehstromasynchronmotoren sind die am meisten verwendeten Industriemotoren. Der Anschluss erfolgt direkt ans Drehstromnetz (über einen Motorschutzschalter - nicht im Lieferumfang enthalten).
Die Motoren der EEAD400-Serie sind in Schutzklasse IP54 und Isolationsklasse F ausgeführt. Die Oberflächenkühlung erfolgt über einen Aussenlüfter.
Die Wicklung des Motors ist aus Kupferdraht und nicht wie bei einigen Billigmotoren Aluminium. Weiters ist das Klemmfeld nicht mit Klemmen sondern Standbolzen ausgeführt.
Die Motornennleistungen in der Tabelle weiter untensind für den Dauerbetrieb (S1) und eine Netzspannung von 400V, 50Hz bestimmt. Die Umgebungstemperatur darf dabei 40°C nicht überschreiten.
Andere Betriebsbedingungen wie höhere Temperaturen, Einsatzhöhen grösser als 1.000m, hohe Schalthäufigkeit, die Beschleunigung großer Schwungmassen u.s.w. müssen gesondert berechnet werden.
Die ausgeführte Bauform ist B3(mit Gerätefuss ohne Schraubflansch), wobei die Baugrösse (BG - siehe Tabelle) der IEC 34-1 Norm entspricht.
Technische Daten
| Rotek Artikelnummer | EMOTOR0003 |
| Type | EEAD400-2-007.5-B3 |
| Nennleistung | 7,5 kW (10PS) |
| für Nennspannung | 400V / 3-phasig |
| Stromaufnahme bei Vollast | 14,9 A |
| Umdrehungszahl bei Vollast | 2.900 U/min |
| Effizienz bei Vollast | 87,0 % |
| cos Phi bei Vollast | 0,88 |
| Effizienz bei 75 % Last | 85,8 % |
| cos Phi bei 75 % Last | 0,84 |
| Effizienz bei 50 % Last | 84,9 % |
| cos Phi bei 50 % Last | 0,78 |
| Drehmomentverhältnis Start/Nominell | 2,2 |
| Anlaufstromverhältnis Start/Nominell | 7,5 |
| Drehmomentverhältnis Maximal/Nominell | 2,3 |
| Isolationsklasse | F (max. Motortemperatur: 155°C / max. Umgebungstemperatur: 40°C) |
| Schutzklasse | IP54 (Staubgeschützt / Schutz gegen Spritzwasser aus allen Richtungen) |
| Betriebsart | S1 (für Dauerbetrieb) |
| Baugrösse BG | 132S (siehe techn. Zeichnung) |
| Wellendurchmesser (D) | 38 mm |
| Wellendurchmesser ohne Nut (G) | 33 mm |
| Keilnut (F) | 10 mm |
| Wellenlänge (E) | 80 mm |
| Abstand zu Montagebohrung (C) | 89 mm |
| Lochabstand Montage (B) | 140 mm |
| Gesamtlänge (L) | 465 mm |
| Gesamtbreite (AB) | 275 mm |
| Gesamthöhe (HD) | 335 mm |
| Lochabstand Montagefuss (A) | 216 mm |
| Bodenabstand der Welle (H) | 132 mm |
| Durchmesser Motorgehäuse (AC) | 255 mm |
| Durchmesser Montagelöcher Standfuss (K) | 12 mm |
| Abmessungen Gesamt | 465 x 275 x 335 mm |
| Nettogewicht | 59,0 kg |
Zusatzinformationen
Bruttogewicht (ohne Versandverpackung): 65.0 Kilogramm
Brutto Produktabmessungen (LxBxH): 540 mm x 315 mm x 420 mm
Versandart:Stückgut nach Volumen
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 70.0 Kilogramm
Versandabmessungen für 1 Stk./VE (LxBxH): 800 mm x 600 mm x 540 mm
24 Monate Gewährleistung
