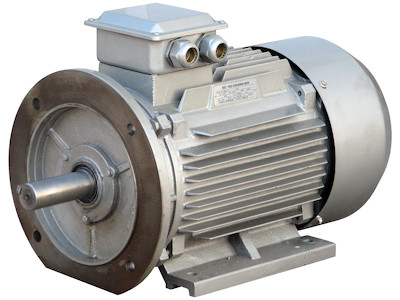

Drehstrom Asynchron Motor mit 15 kW und ca. 1500U, EEAD400-4-015-B35
- Nennleistung 15 kW
- für 400 V Nennspannung (3-phasig)
- Polzahl 4 (Umdrehungszahl ca. 1500 U/min)
- Wellenlänge 110mm, Wellendurchmesser 42mm
Drehstromasynchronmotoren sind die am meisten verwendeten Industriemotoren. Der Anschluss erfolgt direkt ans Drehstromnetz (über einen Motorschutzschalter - nicht im Lieferumfang enthalten).
Die Motoren der EEAD400-Serie sind in Schutzklasse IP54 und Isolationsklasse F ausgeführt. Die Oberflächenkühlung erfolgt über einen Aussenlüfter.
Die Wicklung des Motors ist aus Kupferdraht und nicht wie bei einigen Billigmotoren Aluminium. Weiters ist das Klemmfeld nicht mit Klemmen sondern Standbolzen ausgeführt.
Die Motornennleistungen in der Tabelle weiter untensind für den Dauerbetrieb (S1) und eine Netzspannung von 400V, 50Hz bestimmt. Die Umgebungstemperatur darf dabei 40°C nicht überschreiten.
Andere Betriebsbedingungen wie höhere Temperaturen, Einsatzhöhen grösser als 1.000m, hohe Schalthäufigkeit, die Beschleunigung großer Schwungmassen u.s.w. müssen gesondert berechnet werden.
Die ausgeführte Bauform ist B35(mit Gerätefuss und Schraubflansch), wobei die Baugrösse (BG - siehe Tabelle) der IEC 34-1 Norm entspricht.
Technische Daten
| Rotek Artikelnummer | EMOTOR0015 |
| Type | EEAD400-4-015-B35 |
| Nennleistung | 15 kW (20PS) |
| für Nennspannung | 400V / 3-phasig |
| Stromaufnahme bei Vollast | 30,1 A |
| Umdrehungszahl bei Vollast | 1.460 U/min |
| Effizienz bei Vollast | 89,0 % |
| cos Phi bei Vollast | 0,85 |
| Effizienz bei 75 % Last | 88,9 % |
| cos Phi bei 75 % Last | 0,83 |
| Effizienz bei 50 % Last | 88,5 % |
| cos Phi bei 50 % Last | 0,75 |
| Drehmomentverhältnis Start/Nominell | 2,2 |
| Anlaufstromverhältnis Start/Nominell | 7,5 |
| Drehmomentverhältnis Maximal/Nominell | 2,3 |
| Isolationsklasse | F (max. Motortemperatur: 155°C / max. Umgebungstemperatur: 40°C) |
| Schutzklasse | IP54 (Staubgeschützt / Schutz gegen Spritzwasser aus allen Richtungen) |
| Betriebsart | S1 (für Dauerbetrieb) |
| Baugrösse BG | 160L (siehe techn. Zeichnung) |
| Wellendurchmesser (D) | 42 mm |
| Wellendurchmesser ohne Nut (G) | 37 mm |
| Keilnut (F) | 12 mm |
| Wellenlänge (E) | 110 mm |
| Abstand zu Montagebohrung (C) | 108 mm |
| Lochabstand Montage (B) | 254 mm |
| Gesamtlänge (L) | 665 mm |
| Gesamtbreite (AB) | 325 mm |
| Gesamthöhe (HD) | 405 mm |
| Lochabstand Montagefuss (A) | 254 mm |
| Bodenabstand der Welle (H) | 160 mm |
| Durchmesser Motorgehäuse (AC) | 315 mm |
| Durchmesser Montagelöcher Standfuss (K) | 15 mm |
| Durchmesser Flanschnut (N) | 250 mm |
| Aussendurchmesser Flansch (P) | 350 mm |
| Tiefe Flanschnut (T) | 5,0 mm |
| Lochkreis Schraubflansch (LK:M) | LK:300 mm |
| Durchmesser Montagelöcher Schraubflansch (S) | 4x19 mm |
| Definition Schraubflansch (W) | 45° |
| Abmessungen Gesamt | 665 x 350 x 405 mm |
| Nettogewicht | 129,0 kg |
Zusatzinformationen
Bruttogewicht (ohne Versandverpackung): 137 Kilogramm
Brutto Produktabmessungen (LxBxH): 690 mm x 385 mm x 480 mm
Versandart:Stückgut nach Volumen
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 142 Kilogramm
Versandabmessungen für 1 Stk./VE (LxBxH): 800 mm x 600 mm x 600 mm
24 Monate Gewährleistung
